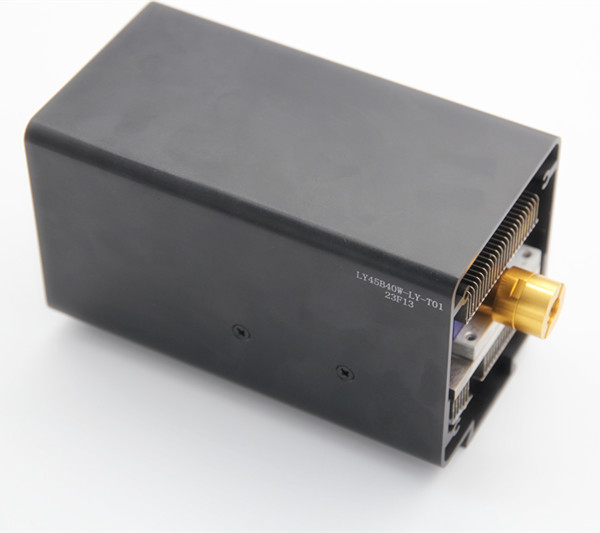

LY45B40W-LY-T01
Características

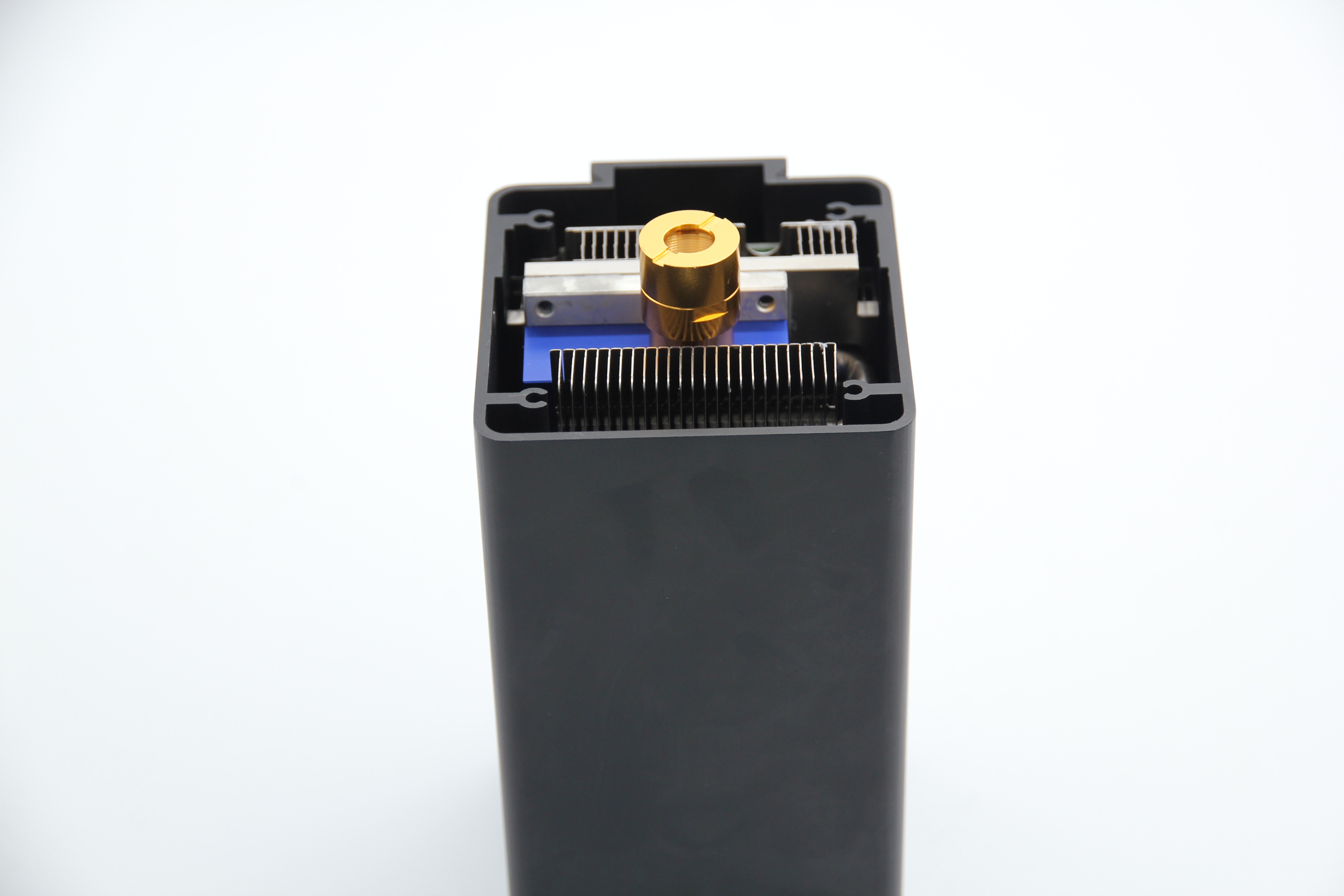

1. O dissipador de calor tem um forte desempenho de dissipação de calor, que pode efetivamente garantir a estabilidade e a vida útil da cabeça do módulo a laser. A cabeça do módulo a laser adota cobre puro dentro que permite que o diodo interno do laser esfrie rapidamente.
2. O tamanho do módulo laser é 78,5*68,6*127,5mm. Adotando diodos a laser de alta potência de alta potência, que têm desempenho estável, boa consistência e vida útil longa.
3. A potência óptica leve do módulo a laser está acima de 38W e o normal pode atingir 40W, essa alta potência pode cortar a placa de madeira de 20 mm ao mesmo tempo. (Energia elétrica: 140W）
4. A adoção da lente colimada de vidro de alta qualidade, que tem a distância focal, é de 40 mm. E o laser possui feixe de laser comprimido, o menor tamanho do feixe de ponto é de 0,14*0,2 mm.
5. O driver PCBA PWM de 24V é construído dentro da caixa, para que você não precise comprá -lo separadamente.
6. Utiliza um novo diodo a laser no interior, a vida útil do serviço está subindo 10000 horas.
Especificação
TC = 25 ℃ | ||||||
Item | Símbolo | Min | TIPO | Máx | Unidade | Condition |
Saída óptica | Po | 40 | / | / | W | |
Atualização de trabalho | PIO | / | 5.6 | 5.8 | A | |
Tensão operacional | Vop | / | 24 | / | V | |
Comprimento de onda do laser | λp | 450 | 455 | 460 | nm | |
Energia elétrica | Wl | / | 134.4 | 139.2 | W | |
Tensão do sinal de controle | 2.5-5V | O modo de controle | Modulação PWM | |||
Frequência de resposta | <2kHz | Modo de trabalho | Trabalho de pulso | |||
Modo de feixe a laser | Ponto | Temperatura de trabalho | 0 ~ 35 graus | |||
A distância focal | 40 ± 1mm | Temperatura de armazenamento | -40 ~ 85 graus | |||
O tamanho do foco | <0,5 mm | Polaridade do gabinete | / | |||
Tempo de trabalho | 10000H | |||||
| Item | Parâmetro | ||||
| Comprimento de onda | 375-405nm | 425-488nm | 515-520nm | 635-670nm | 780-980nm |
| Potência óptica do módulo de diodo único | 20MW-3W | 20MW-3W | 10MW-1.6W | 5MW-2.5W | 5MW-75W |
| Módulo Multi Diodes Power | 3W-200w | 6W-500W | 1.6W-50W | 2.5W-30W | 75W-100W |
| Tensão operacional | 3-5V/ 6V/ 12V/ 24V/ 30V/ 110V/ 220V/ 240V etc. | ||||
| Modo de ponto | Ponto/ linha/ cruz/ grade/ lines muti/ corça etc. | ||||
| Opções do ângulo do ventilador do feixe de linha | 5 °/10 °/15 °/20 °/25 °/30 °/45 °/60 °/90 °/110 °/130 °/180 ° etc. | ||||
| Lente óptica | Lentes acrílicas, lentes de vidro, lentes de onda, lentes Powell etc. | ||||
| Dimensão | 4*8mm/ 6*10,5mm7*15mm/ 9*21mm/ 16*66mm/ 33*33*55mm etc. | ||||
| CDRH CLASS | Classe1/Class2/Class3A/Class3B/Class4 | ||||
A abaixo são outras opções de padrões a laser que você pode selecionar:
