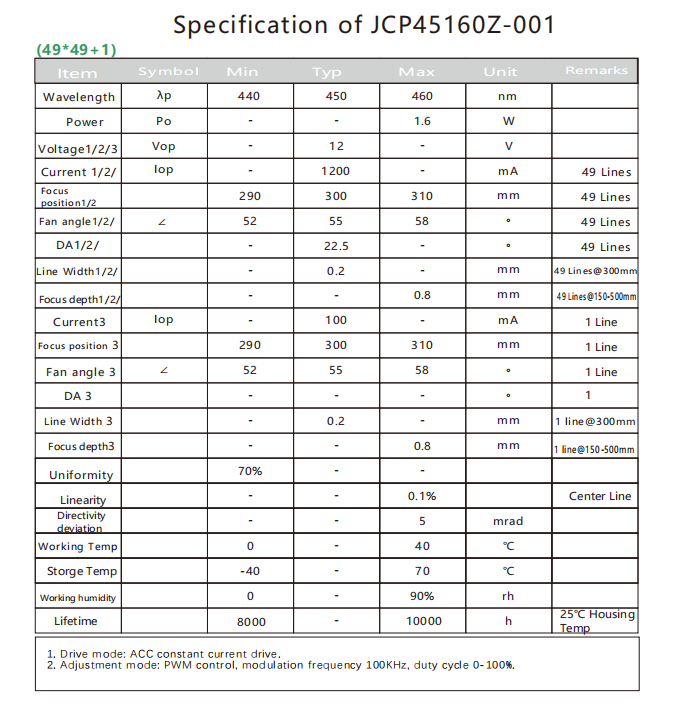

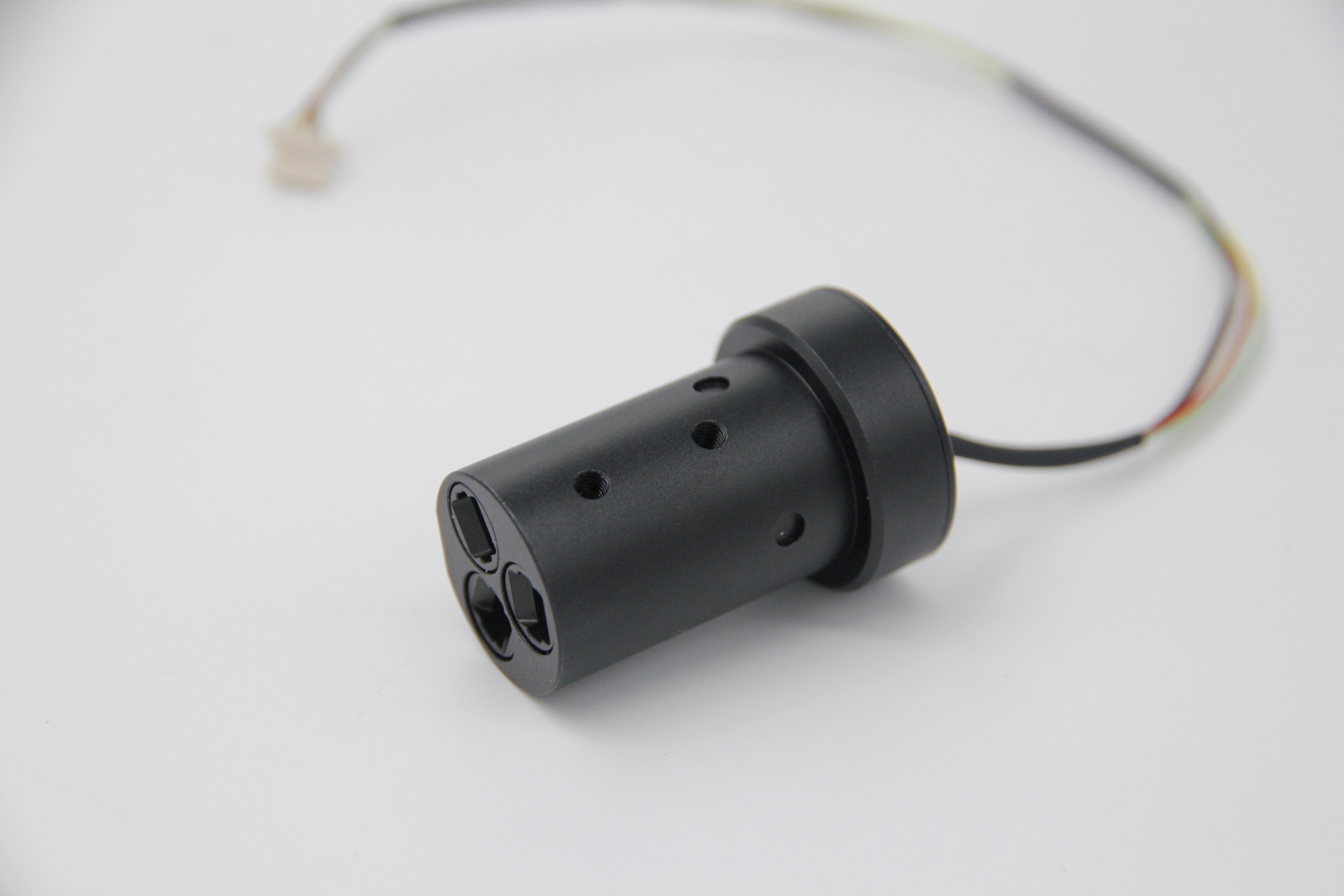

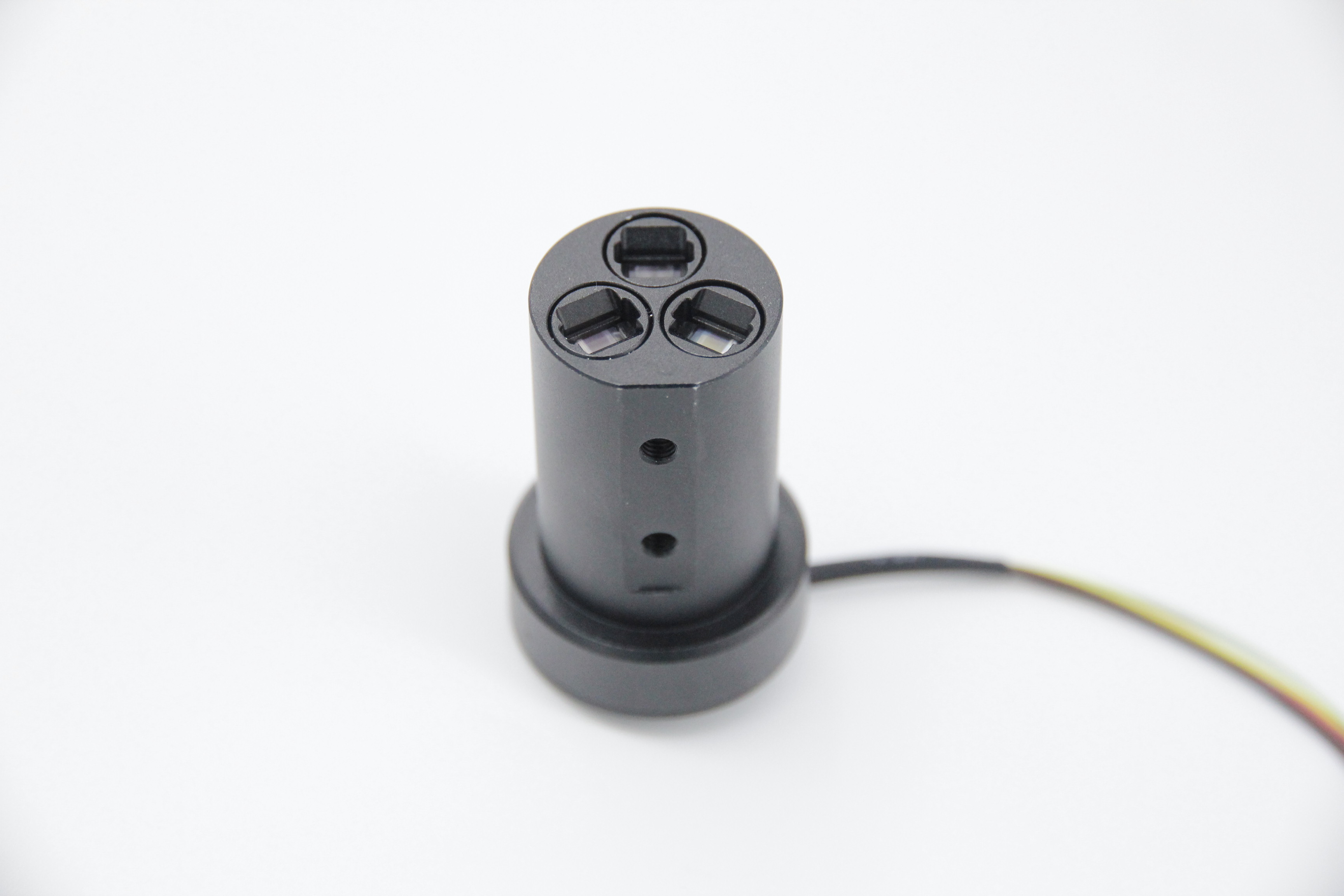

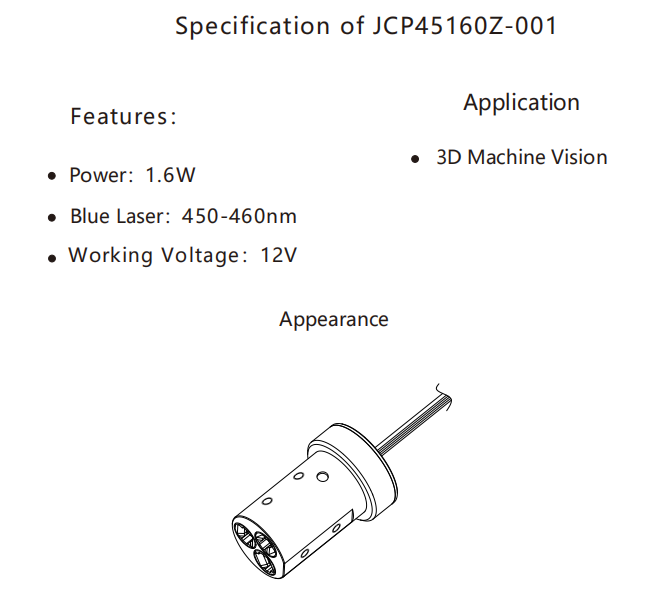

99 linhas de laser que se cruzam 49 + 49 + 1 módulo de laser multilinha azul de 450 nm 1,6 W

Um laser multilinha geralmente se refere a um módulo de laser capaz de emitir várias linhas simultaneamente. Através do projeto e controle do caminho óptico apropriado, este laser alcança múltiplas saídas de pontos de laser em linha paralela através de grades DOE. Geralmente é usado em cenários de aplicação específicos, como sistemas de luz estruturados, scanners 3D portáteis, reconstrução 3D e outros campos.

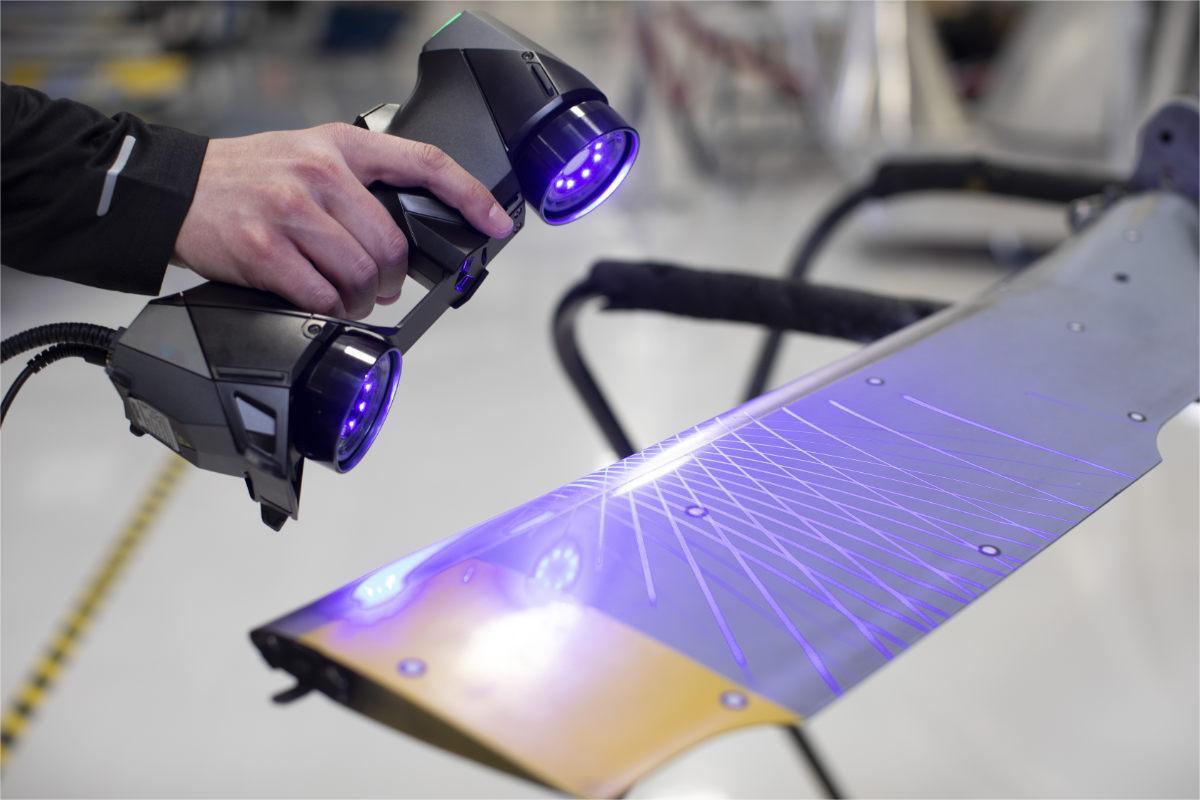

Módulo de laser multilinha azul de 99 linhas de laser que se cruzam, 450 nm e 1,6 W - um componente óptico dedicado de alta precisão para scanner 3D, otimizado para digitalização 3D industrial, engenharia reversa, inspeção de qualidade de produto e modelagem 3D. Adotando um layout de linha de matriz cruzada científica 49 + 49 + 1, otimização de alto contraste de luz azul de 450 nm e saída estável de alta potência de 1,6 W, este módulo oferece matrizes de linha de laser ultra-uniformes, de alta retidão e equidistantes, garantindo aquisição de nuvem de pontos de alta precisão e reconstrução 3D precisa para scanners 3D (desktop/nível industrial). Ele resolve perfeitamente os problemas de linhas de laser irregulares, bordas desfocadas e baixo contraste em módulos de laser multilinhas tradicionais para digitalização 3D.

Principais vantagens da digitalização de alta precisão com scanner 3D

1. Matriz de precisão de 99 linhas (49 + 49 + 1): combina perfeitamente com a reconstrução de nuvem de pontos de digitalização 3D

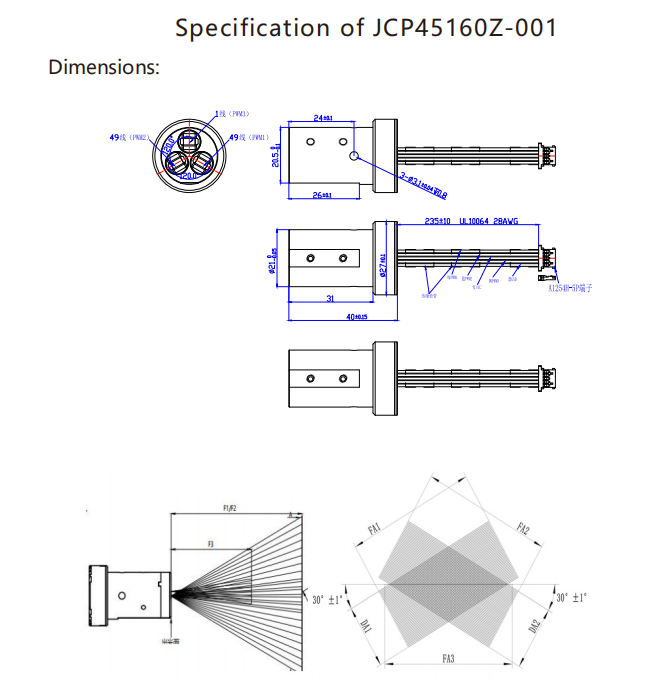

• Layout cruzado científico: 1 linha cruzada de referência vertical central + 49 linhas paralelas equidistantes em cada lado (esquerda/direita), formando um conjunto de laser de interseção de alta densidade de 99 linhas. A linha cruzada central fornece referência de posicionamento absoluta para digitalização 3D, evitando erros cumulativos de costura de nuvem de pontos; a distribuição equidistante bilateral de 49 linhas garante amostragem uniforme de nuvens de pontos, melhorando a precisão da reconstrução do modelo 3D.

• Indicadores de qualidade de linha ultra-altos: a retilineidade da hLine é alta, uniformidade de espaçamento entre linhas ≥85%. Sem inclinação ou desconexão da linha, eliminando distorções e faltas de nuvens de pontos causadas por defeitos na linha do laser durante a digitalização 3D.

2. Luz azul de 450 nm 1,6 W: otimizada para contraste e visibilidade de superfície de digitalização 3D

• Otimização do núcleo de luz azul de 450 nm para digitalização 3D: Em comparação com o laser vermelho, a luz azul de 450 nm tem maior contraste de reflexão na maioria das superfícies de materiais industriais (metal, plástico, cerâmica, madeira, materiais compósitos, etc.), especialmente em metal de alto brilho e superfícies foscas escuras, evitando efetivamente a superexposição/subexposição da linha de laser e garantindo imagens nítidas da câmera industrial do scanner.

• Saída balanceada de alta potência de 1,6 W: A potência total de 99 linhas é distribuída uniformemente, com potência de linha única correspondendo à velocidade de exposição da câmera de scanners 3D (suportando digitalização de alta velocidade de até 120fps). A distância efetiva de digitalização de 0,1 a 3 m cobre a faixa de trabalho da maioria dos scanners 3D de mesa/industriais; a linha laser azul tem alta visibilidade a olho nu e não interfere no sistema de filtro óptico do scanner.

• Largura de linha espectral estreita (≤5nm FWHM): Evita a aberração cromática da lente de imagem do scanner 3D, garantindo que a borda da linha do laser seja nítida e clara e que a extração da borda da nuvem de pontos seja mais precisa.

3. Design óptico profissional para digitalização 3D: sem manchas, sem desbotamento, largura de linha consistente

• Grupo integrado de grade micro-óptica + lente cilíndrica: Adotando componentes ópticos de vidro de alta precisão (sem envelhecimento da lente de plástico), a linha do laser é moldada em uma única etapa, com largura de linha uniforme na distância efetiva de digitalização, sem espessamento médio ou desbotamento da borda, e a câmera do scanner pode coletar recursos claros da linha de laser em qualquer posição.

• Design otimizado para ângulo de baixa divergência: Garante que o conjunto de linhas de laser não se expanda excessivamente em longas distâncias de digitalização, mantendo espaçamento e largura de linha consistentes, e a precisão da digitalização 3D não seja reduzida devido ao aumento da distância de trabalho.
