Como o laser é usado para digitalização 3D?

Os lasers são usados ​​na digitalização 3D, projetando luz em um objeto e medindo o reflexo para calcular a distância, criando uma “nuvem de pontos” detalhada de milhões de pontos de dados que formam um modelo 3D. Os scanners usam métodos como o tempo de voo (ToF), que mede o tempo de retorno dos pulsos, ou triangulação a laser, usando ângulos e posições conhecidas do sensor para determinar a profundidade. Este processo captura dados geométricos precisos para aplicações em arquitetura, engenharia, jogos e manufatura.

Como funciona (métodos principais)

Tempo de voo (LiDAR):

O scanner emite pulsos de laser rápidos.

Ele mede o tempo exato que leva para cada pulso se recuperar.

Conhecendo a velocidade constante da luz, calcula a distância até a superfície do objeto.

Milhões dessas medições de distância criam uma densa nuvem de pontos.

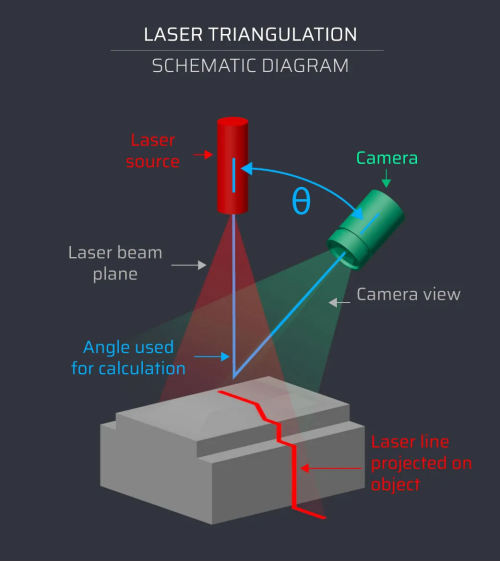

Triangulação a Laser:

Uma linha de laser (ou ponto único) é projetada no objeto.

Uma câmera, posicionada em um ângulo conhecido em relação ao laser, captura a linha refletida do laser.

Usando trigonometria, o sistema calcula a distância com base no ângulo da luz refletida e na distância fixa entre o laser e a câmera.

O Processo e Resultado

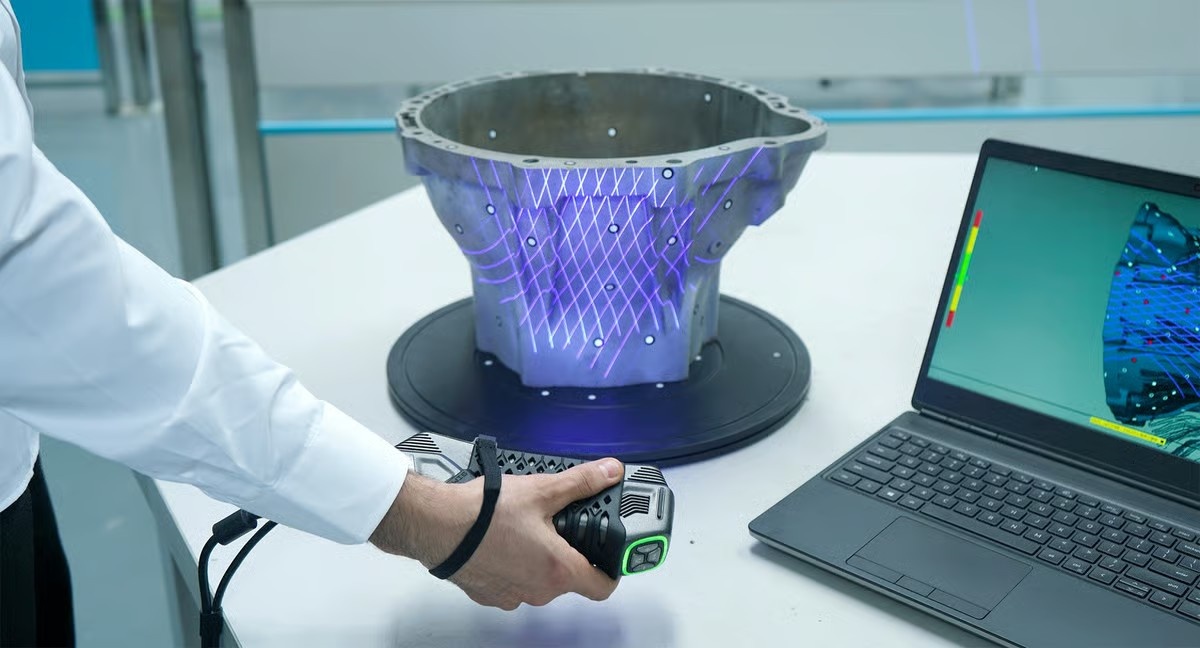

Captura de dados: os scanners se movem pelo objeto ou local, capturando dados de vários pontos de vista.

Geração de Nuvem de Pontos: Todos os pontos calculados (coordenadas X, Y, Z) formam uma vasta “nuvem de pontos”.

Criação de modelo 3D: O software processa a nuvem de pontos, mesclando-a em uma malha ou modelo 3D unificado e detalhado.

Cor e Textura: Câmeras de alta resolução geralmente capturam cor e textura, adicionando realismo ao modelo digital.

Aplicações comuns

Arquitetura e Construção: Documentação as-built, planejamento de reformas, gerenciamento de instalações.

Fabricação: Inspeção de qualidade, engenharia reversa, criação de modelos CAD a partir de peças físicas.

Jogos e VR: Construindo ambientes digitais realistas a partir de locais do mundo real.

A BU-Laser possui os seguintes modelos de laser que podem ser usados ​​para o Scanner 3D

1. Módulo laser de linha reta única

2. Módulo laser de canal único para projetar matriz de pontos de grade/estruturada (use lente de foco +DOE).

3. Módulo laser de canal único para projetar um padrão multilinha com um DOE (use lente de foco +DOE).

4. Módulo laser de canal único para projetar feixes de laser multilinha paralelos (use lente de linha Powell + DOE).

5. Módulo de laser multicanal para projetar feixes de laser multilinhas cruzados e paralelos (use lente de linha Powell + DOE) . Para o módulo padrão atual, o cliente pode optar por fazê-lo com uma linha, 3 linhas, 7 linhas, 13 linhas, 21 linhas, 25 linhas, 49 linhas.

Todos os lasers acima podem ser personalizados com comprimento de onda de 375-980 nm, diferentes potências, tamanhos de caixa e assim por diante. Para saber mais, entre em contato conosco em song@bu-laser.com.
