Laser acoplado a fibra para desenvolvimento e exposição

Laser acoplado a fibra para desenvolvimento e exposição

O desenvolvimento é uma tecnologia de fotolitografia na qual o fotorresistente na área de exposição do fotorresiste positivo e a área de não exposição do fotorresiste negativo são dissolvidos no desenvolvedor para formar um padrão tridimensional no fotorresistente.

Desenvolvimento e exposição são uma etapa essencial no processo de fabricação de placas de PCB. O laser acoplado à fibra na tecnologia de desenvolvimento e exposição é refletido principalmente em sua capacidade de fornecer fontes de luz precisas e estáveis, o que envolve copiar com precisão os gráficos de circuito projetados na placa da PCB e estabelecer as bases para os processos subsequentes de gravação e soldagem.

A seguir, são apresentadas algumas aplicações e vantagens importantes de lasers acoplados a fibra em desenvolvimento e exposição:

1. Integração com comprimento de onda multi-onda: lasers acoplados ao comprimento de onda podem integrar vários comprimentos de onda do laser em uma fibra óptica, o que é muito útil para aplicações que requerem comprimentos de onda específicos para desenvolvimento e exposição. Por exemplo, comprimentos de onda como 375Nm, 405Nm e 410nm são comumente usados ​​na fabricação de placas de PCB, escrita direta a laser, desenvolvimento e exposição, etc.

2 Máquina de litografia de escrita direta a laser de alta resolução: Máquina de litografia de escrita direta a laser de alta resolução usando a fonte de luz ultravioleta de 375nm ou 405nm é adequada para cola sensível ao UV e pode arranhar diretamente em estruturas fotorresístas ou sensíveis ao UV para obter estruturas de micro-nano.

3. A tecnologia de ponto de alta velocidade e alta velocidade: a tecnologia de ponto de compressão pode diminuir o diâmetro do ponto do ponto a laser de saída de fibra, alcance 50 mícrons ou até menor. Os lasers acoplados a fibra mostraram amplas perspectivas de aplicação em muitos campos devido às suas vantagens de transmissão de alta precisão, alta velocidade e longa distância, incluindo campos de processamento a laser, como marcação a laser, corte a laser, soldagem a laser, etc.

4. Miniaturização e modularidade: os lasers acoplados a fibra têm as características de desempenho de alto custo, acoplamento de fibra resistente a UV, baixo consumo de energia, miniaturização e modularidade, o que os torna muito úteis em aplicações de desenvolvimento e exposição, onde é necessária uma implantação limitada ou flexível.

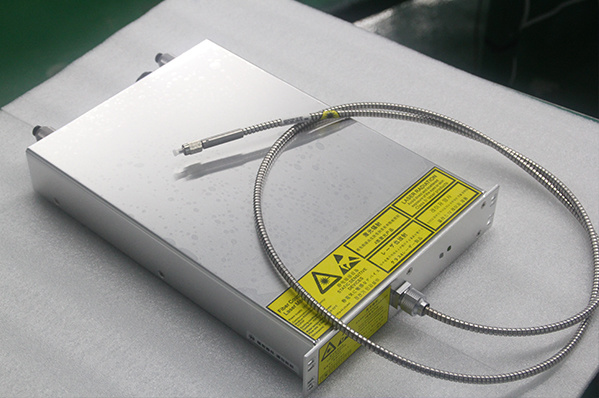

Parâmetros do laser de exposição ao desenvolvimento:

Comprimento de onda a laser: 405nm ± 3nm

Laser Power: 10W-100W

Corrente de trabalho: 7a

Tensão de trabalho: 24V

Interface de fibra: fc

Diâmetro do núcleo de fibra: 105μm

Comprimento da fibra: 1,5m

Vida de serviço: 10000h

Aplicações:

1. Desenvolvimento e exposição

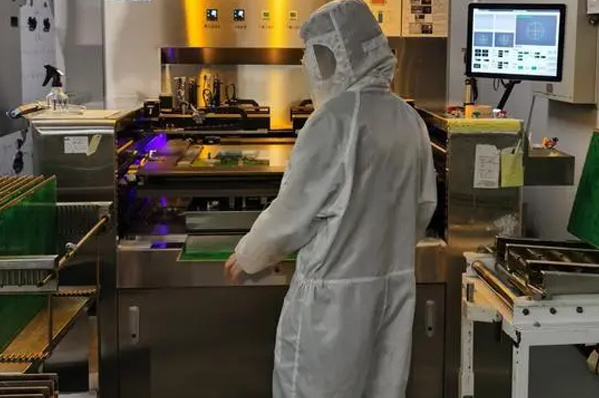

Utilizado na etapa de desenvolvimento e exposição da produção de PCB, através da tecnologia de exposição ao LDI, o conteúdo dos arquivos eletrônicos é transferido para a placa PCB com o laser.

2. Excitação de fluorescência

Usado para excitar proteínas biológicas para emitir fluorescência, e até mesmo a detecção de moléculas únicas pode ser alcançada. O processo de detecção é não destrutivo, não destrutivo, altamente sensível e protege efetivamente amostras. É um importante método de pesquisa e análise. Atualmente, a tecnologia de fluorescência induzida por laser foi aplicada à exibição do campo de fluxo, detecção microbiana, detecção de semicondutores e outros cenários.
