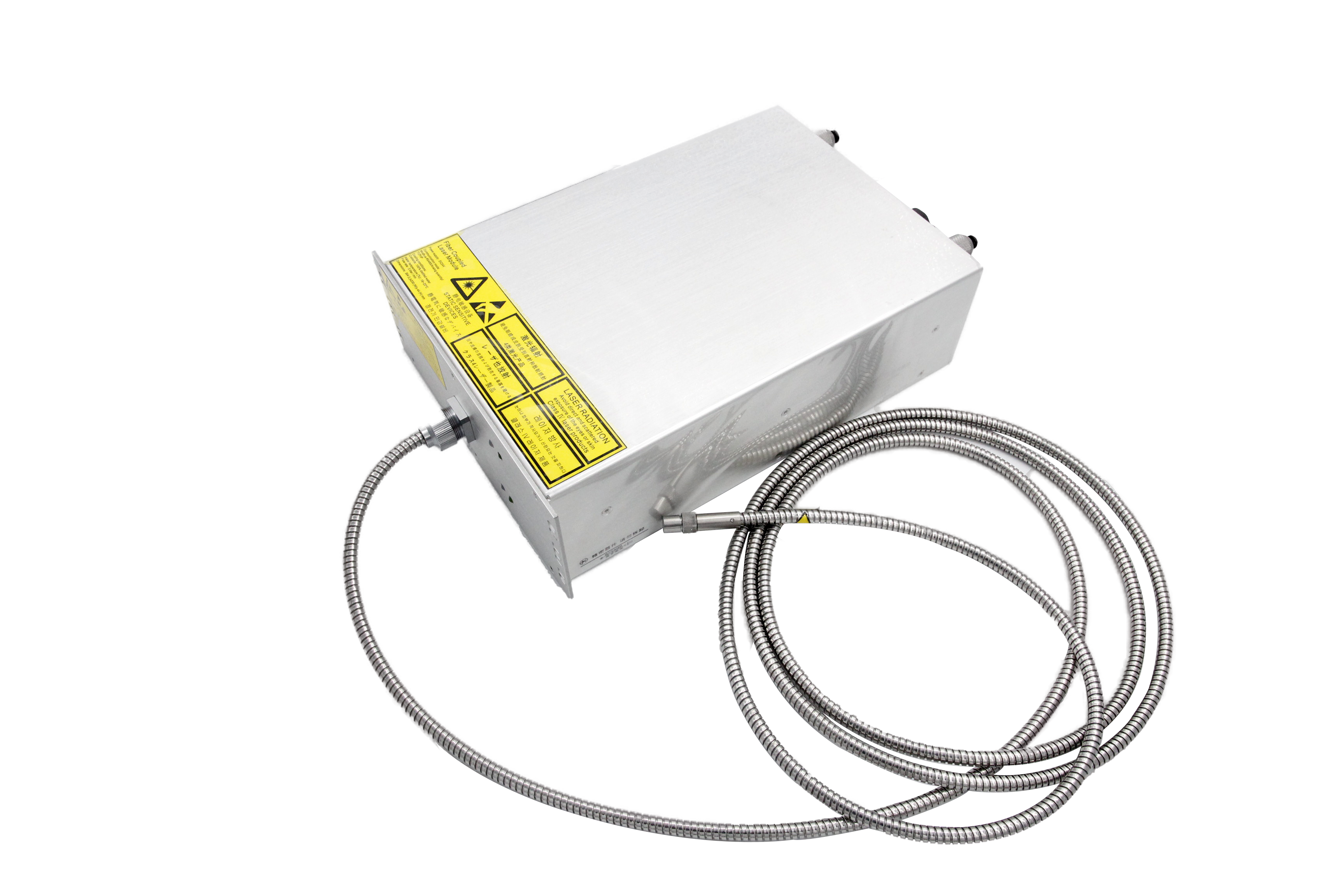

2IN1 405nm 40W e 375nm 8W Módulo de laser acoplado de fibra UV de comprimento de onda duplo

O módulo de laser acoplado de fibra UV de comprimento de onda duplo 2IN1 405nm 40W e 375nm 8W - uma solução óptica multifuncional de alta potência projetada para microfabricação avançada, processamento de semicondutores, litografia de processo duplo PCB HDI (High-Density Interconnect) e fabricação de material curável por UV. Combinando a capacidade de processamento de alta eficiência da luz violeta de 405 nm e a vantagem de padronização de ultra-alta resolução da luz quase UV de 375 nm, este módulo oferece potência de saída total de 48 W com controle de comprimento de onda independente, permitindo a integração de um módulo de vários fluxos de trabalho de processamento de precisão e reduzindo os custos de investimento em equipamentos.

Principais vantagens da sinergia de comprimento de onda duplo

Complementar de comprimento de onda duplo: cobre necessidades completas de processamento de precisão

• Comprimento de onda quase UV de 375 nm e 8 W: tem como alvo cenários de padronização de alta resolução – alinha-se com o pico de absorção de fotorresistentes da linha g/linha h, permitindo a fabricação de recursos ultrafinos abaixo de 1 μm (por exemplo, dispositivos MEMS semicondutores, canais de chip microfluídicos) com zonas mínimas afetadas pelo calor (HAZ ≤0,5 μm). A largura de linha espectral ultraestreita (≤3nm FWHM) garante uma resposta fotorresistente consistente, crítica para o controle de dimensão crítica (CD) na fabricação avançada.

• Comprimento de onda violeta de 405 nm e 40 W: Otimizado para processamento de alto rendimento - atinge eficiência de absorção 3 a 5 vezes maior em fotorresistentes à base de acrilato, adesivos curáveis ​​por UV e compostos de polímero do que luz de 375 nm, permitindo exposição rápida em passagem única de painéis PCB de 600 mm × 600 mm e cura rápida de revestimentos isolantes espessos. A alta potência de 40 W reduz o tempo de processamento em 70% em comparação com módulos de 10 W de comprimento de onda único.

• Controle independente de comprimento de onda: Ambos os comprimentos de onda suportam comutação liga/desliga separada e modulação PWM de 0–100%, permitindo comutação flexível entre padronização de alta resolução (375nm) e processamento de alta velocidade (405nm) sem reconfigurar o caminho óptico.

Acoplamento total de fibra de alta potência e precisão de 48 W: Maximize o rendimento do processamento

• A potência de saída total de 48 W CW (40 W + 8 W) oferece densidade de energia combinada ≥50.000 mW/cm² na ponta da fibra, suportando produção em lote de alto volume de componentes complexos que exigem padrões finos e processamento rápido.

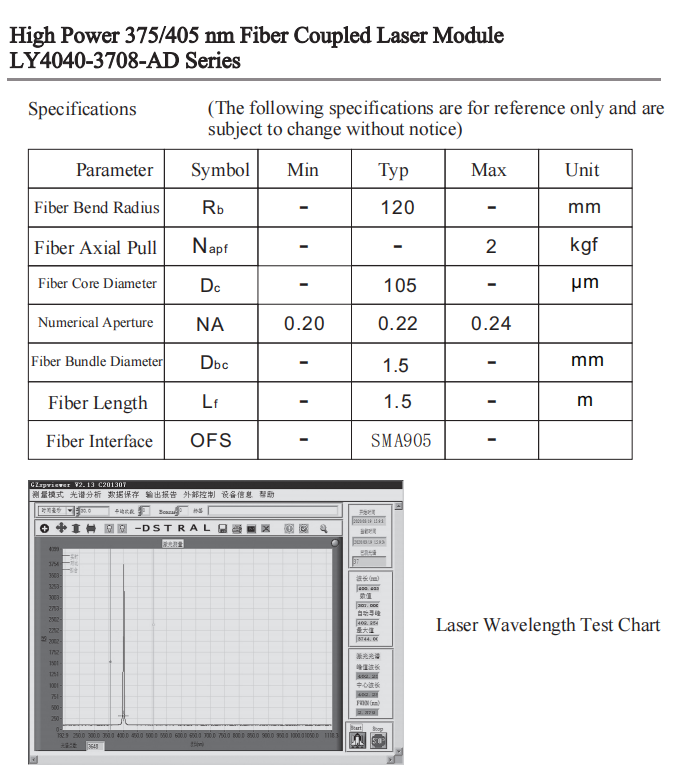

• Design de acoplamento de fibra independente de canal duplo: Cada comprimento de onda é acoplado a fibra de sílica multimodo de grau UV (diâmetro do núcleo personalizável: 105um/ 200μm/400μm, NA=0,22) com eficiência de acoplamento ≥85% para ambos os canais, minimizando a perda óptica e garantindo transmissão de energia estável.

• Opção de saída de fibra compartilhada: O combinador de feixe opcional integra dois comprimentos de onda em uma única fibra para processamento coaxial de comprimento de onda duplo, ideal para tarefas híbridas (por exemplo, padronização de 375 nm + cura de 405 nm em uma única etapa). Comprimento da fibra personalizável (1m–20m) para integração flexível em máquinas de litografia, estações de processamento a laser e linhas de produção automatizadas.

Sistema de resfriamento de água de nível industrial: operação estável 24 horas por dia, 7 dias por semana

• Sistema de resfriamento de água de alto fluxo: Mantém a temperatura da junção do diodo laser ≤30°C para canal de 405 nm e ≤25°C para canal de 375 nm durante operação com potência total, garantindo MTBF ≥10.000 horas para linhas de produção industrial.

• Controle independente de temperatura e fluxo para cada canal: Evita interferência cruzada entre os dois diodos laser de alta potência, garantindo estabilidade de comprimento de onda e qualidade de feixe consistente.

• Conectores de água G1/4 à prova de vazamentos, compatíveis com circuitos de resfriamento industriais convencionais; monitoramento de vazão integrado e proteção contra superaquecimento acionam desligamento automático para cada canal de forma independente, evitando danos em cascata ao módulo.

Design robusto e controle inteligente: fácil integração e operação segura

• Carcaça de liga de alumínio anodizado selada (à prova de poeira IP54) com revestimento resistente a UV, adequada para ambientes de salas limpas e oficinas de fábrica - resiste a poeira, umidade e vapores químicos para proteger a óptica interna.

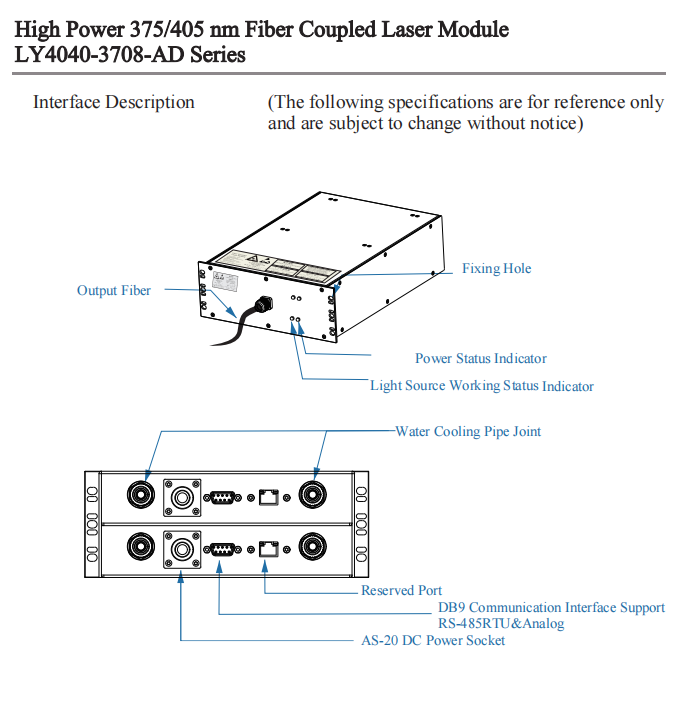

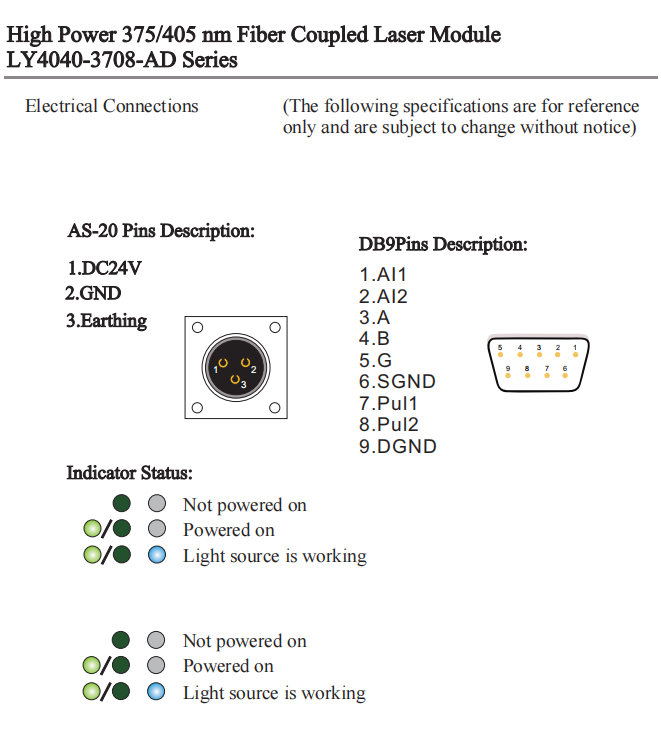

• Sistema de controle multi-interface: A interface de comunicação RS485/Modbus suporta monitoramento remoto e ajuste de potência, frequência de modulação e temperatura para cada comprimento de onda.
