4IN1 405nm 415nm 435nm 375nm Laser Total 40W Módulo de laser acoplado de fibra de quatro comprimentos de onda para cura de máscara PCB

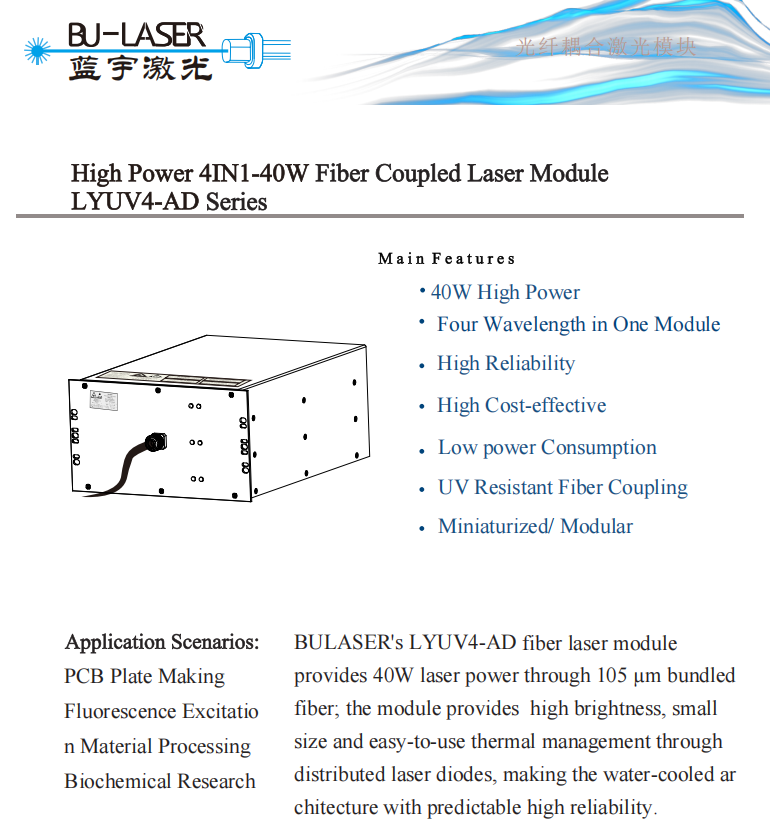

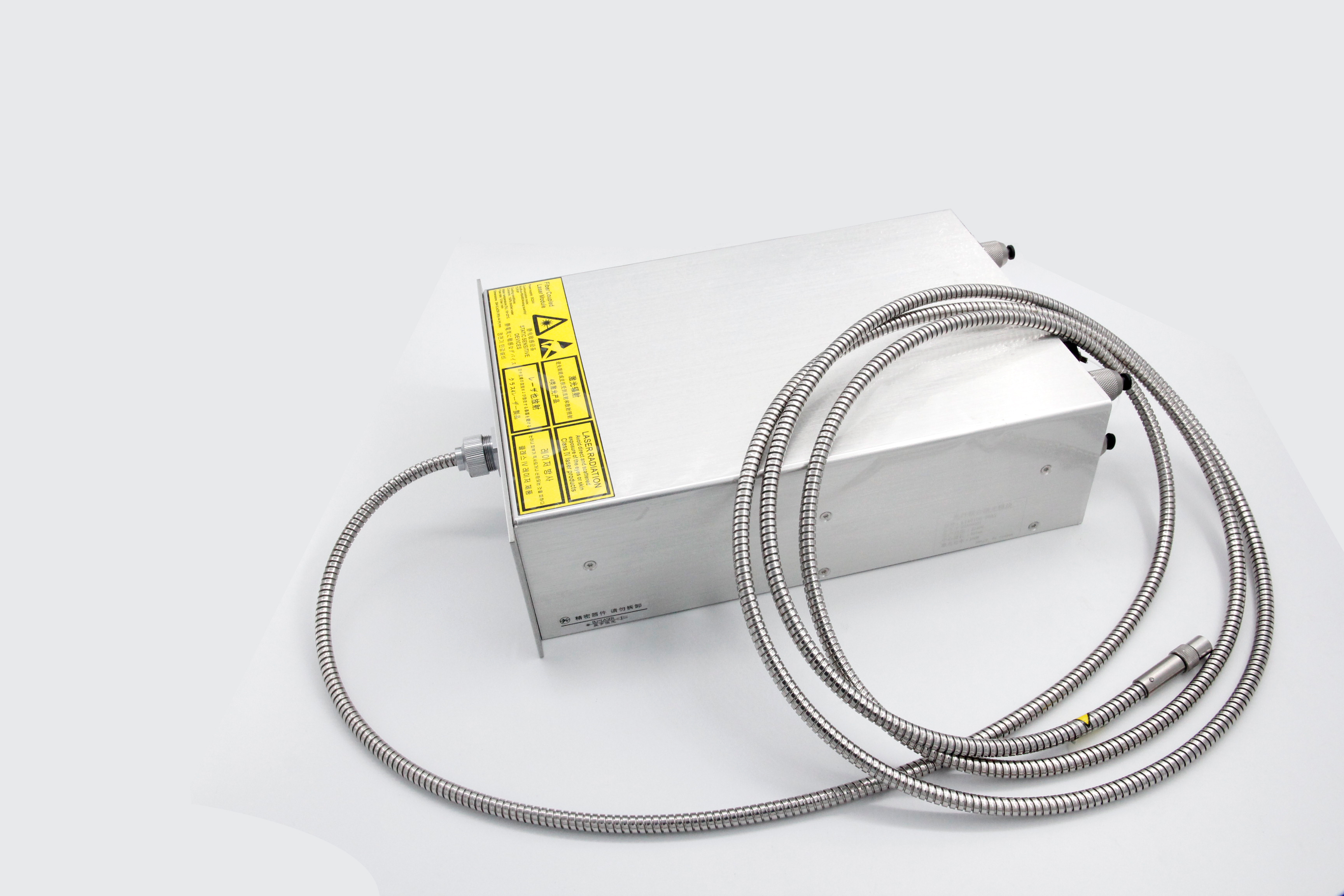

Módulo de laser acoplado a fibra de múltiplos comprimentos de onda 4IN1 40W

O módulo de laser acoplado a fibra de múltiplos comprimentos de onda 4IN1 de 40 W - uma solução integrada de ponta projetada exclusivamente para cura de máscara de PCB (máscara de solda, cura fotorresistente) na fabricação de eletrônicos de alto volume. Combinando quatro comprimentos de onda UV-violeta (375nm/405nm/415nm/435nm) com potência de saída total de 40W e acoplamento de fibra de precisão, este módulo oferece absorção de energia personalizada para diversas resinas de máscara de PCB, garantindo cura ultrarrápida, qualidade de filme uniforme e compatibilidade com PCBs rígidos, FPCs e placas HDI.

Principais vantagens para cura de máscara PCB

1. Otimização de vários comprimentos de onda 4 em 1: compatibilidade universal de resina

• 375nm UV-A: Alinha-se com os picos de absorção das máscaras de solda à base de epóxi, permitindo a cura profunda de máscaras espessas (≥50μm) sem deformação térmica.

• Violeta de 405 nm: Otimizado para fotorresistentes à base de acrilato e padrões finos de placa HDI (largura de linha inferior a 10 μm), garantindo definição nítida de bordas.

• 415 nm Violeta-Azul: Aumenta a eficiência de cura de resinas híbridas (misturas de epóxi-acrilato), reduzindo a inibição de oxigênio para superfícies de máscara mais lisas.

• 435nm Azul-Violeta: Melhora a adesão de máscaras de solda de baixa viscosidade em traços de cobre, minimizando furos e microfissuras.

• Controle de potência independente: cada comprimento de onda suporta saída ajustável de 5W a 15W (total de 40W), permitindo personalização para formulações de resina específicas e espessuras de PCB.

2. Potência total elevada de 40 W: aumenta o rendimento da produção

• Com sistemas de resfriamento de água integrados, saída CW estável com ≤±2% de flutuação de energia por comprimento de onda.

• Reduz o tempo de cura em 70% em comparação com módulos de 10 W de comprimento de onda único (por exemplo, máscara PCB de 1,2 mm de espessura curada em ≤2 segundos vs. 6+ segundos).

• Suporta produção em linha de alta velocidade (velocidade do transportador de até 3 m/min) para fabricação de PCB em massa, sem comprometer a uniformidade de cura.

3. Entrega acoplada a fibra de precisão: cura uniforme em superfícies de PCB

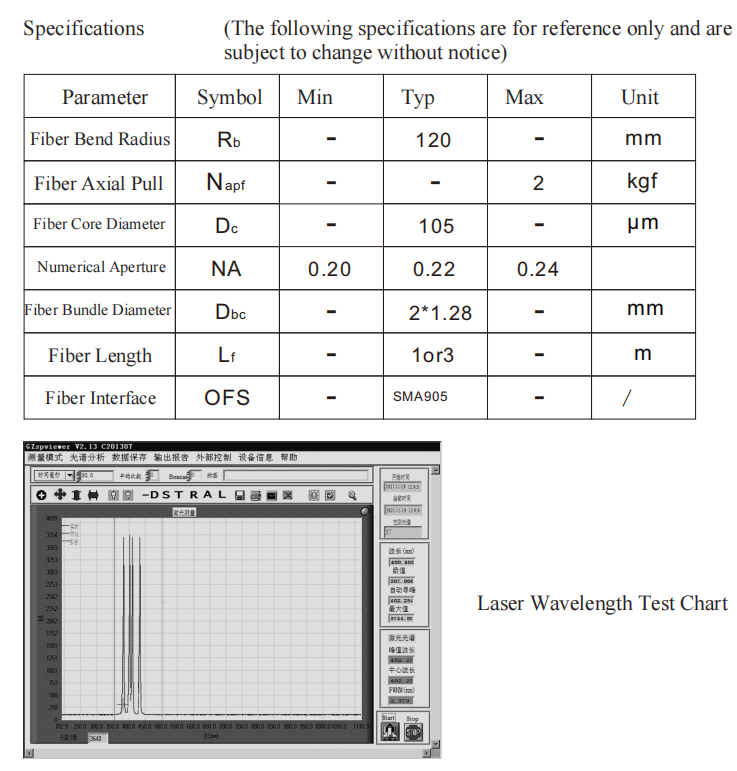

• Equipado com fibra de sílica multimodo de grau UV (diâmetro do núcleo 105, NA=0,22, eficiência total de acoplamento ≥95%).

• A saída coaxial de fibra única de todos os quatro comprimentos de onda garante distribuição uniforme de energia em grandes áreas de PCB (até 600 mm × 600 mm) e geometrias complexas (por exemplo, vias cegas, microvias).

• Comprimento da fibra personalizável (1,5m–5m) com conector industrial SMA-905/FC, adaptando-se a estações de cura em linha, braços robóticos ou linhas de PCB automatizadas.

Principais aplicações

• Aplicação primária: Cura de máscara de solda para PCBs rígidos, FPCs flexíveis, placas HDI, substratos de IC e PCBs de eletrônicos automotivos.

• Compatibilidade de resina: Máscaras de solda à base de epóxi, à base de acrilato e híbridas (epóxi-acrilato); fotorresistentes líquidos (LFR) e fotorresistentes de filme seco (DFR).

• Aplicações estendidas: Cura de revestimento conformal para montagens de PCB, cura fotorresistente de chip microfluídico e padronização de componentes eletrônicos de alta precisão.
